自動車コネクタシールとは何ですか?なぜ重要ですか?
コネクタのシールとガスケットはどのように車両の信頼性を高めますか?
自動車用コネクタシールの詳細な製品仕様
自動車用コネクタのシールに関するよくある質問

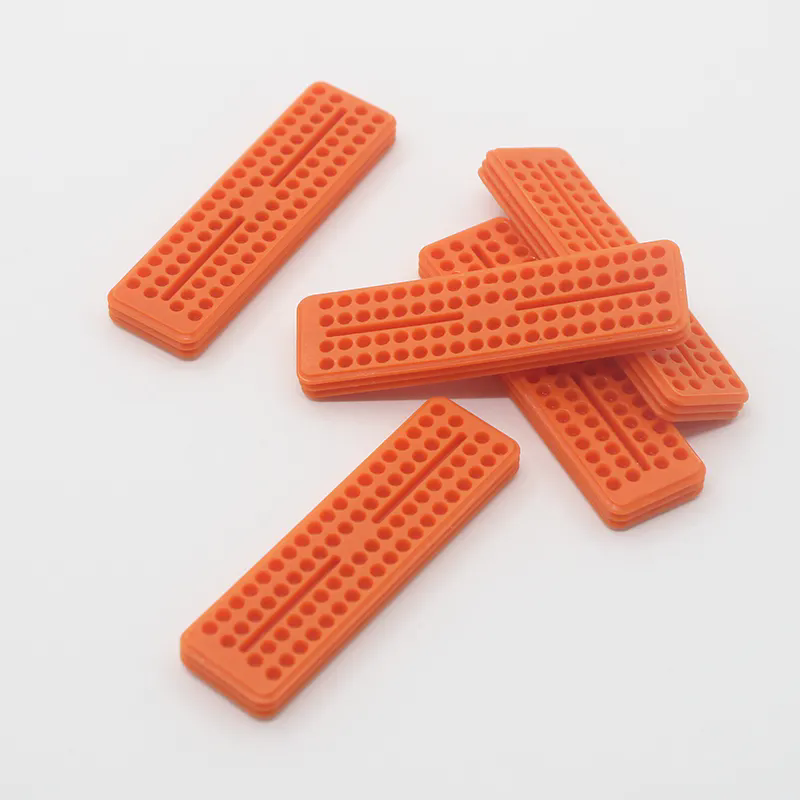

自動車用コネクタのシール は、埃、水、化学薬品、振動などの環境要因から車両の電気接続を保護するように設計された特殊なコンポーネントです。これらのシールは、電気システムの連続性を確保し、腐食を防止し、車両の性能を維持します。
エンジン制御ユニットから先進運転支援システム (ADAS) に至るまで、自動車エレクトロニクスの複雑さが増すにつれ、信頼性の高いコネクタ シーリングの重要性がこれまで以上に高まっています。密閉性が低いと断続的な電気的故障が発生する可能性があり、重要なシステムでは高額な修理や安全上のリスクが発生する可能性があります。
自動車用コネクタ シールは通常、シリコーン、EPDM、フッ素ゴムなどの高品質エラストマーで作られています。これらの材料は優れた柔軟性、耐薬品性、温度耐性を備え、過酷な自動車環境でもシールが効果的に機能することができます。
汚染物質に対する保護:ほこり、汚れ、湿気は電気的性能を低下させる可能性があります。
腐食防止:シールは、コネクタ腐食の原因となる水や化学物質への曝露を防ぎます。
耐振動性:自動車用シールは、一定の振動や機械的ストレスの下でも接続の完全性を維持します。
温度安定性:高品質のエラストマーにより、コネクタは極寒から高温まで効果的に動作します。
自動車コネクタ シールとコネクタ ガスケットは連携して車両内の堅牢な電気接続を確保します。コネクタ シールは個々のピン接続を保護するためにコネクタ ハウジングに挿入されますが、コネクタ ガスケットはコネクタ インターフェース全体をシールすることで追加の環境保護層を提供します。

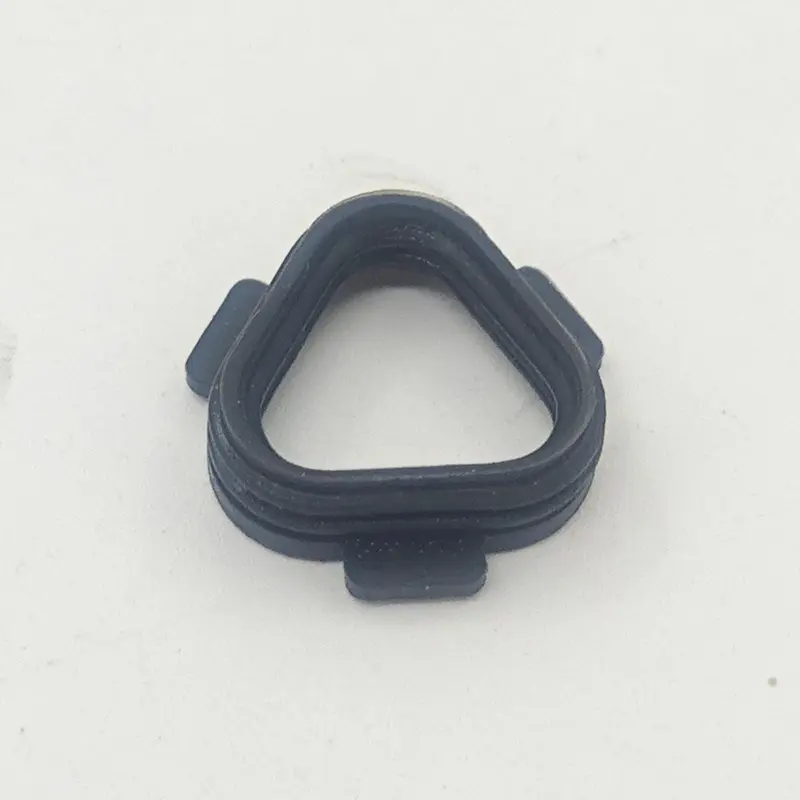

コネクタガスケット通常、シールと同様のエラストマーで作られており、コネクタの半分の間の隙間を圧縮して埋めるように設計されています。これにより、コネクタ アセンブリへの水、埃、その他の汚染物質の侵入が防止されます。
コネクタ シールとガスケットの相乗効果により、次のような車両の信頼性が向上します。
一貫した電気的接触を維持します。
コネクタの故障によるメンテナンスコストを削減します。
重要な電子部品の寿命を延ばします。
| 特徴 | コネクタシール | コネクタガスケット |
|---|---|---|
| 位置 | 個々のピンの周囲に挿入 | コネクタの半分の間に取り付けられます |
| 一次機能 | ピン接続を保護します | コネクタインターフェースをシールします |
| 材料 | シリコーン、EPDM、フッ素ゴム | シリコーン、EPDM、ニトリルゴム |
| 環境保護 | ほこり、湿気、化学薬品 | 塵埃、水の浸入、振動 |
| 温度範囲 | -40℃～150℃ | -40℃～120℃ |
| 再利用性 | 通常は再利用可能 | 多くの場合、コネクタのメンテナンス時に交換可能 |
これら 2 つのコンポーネントの違いと補完的な機能を理解することで、自動車エンジニアは、エンジン コンパートメント、外部センサー、ハイブリッド車システムなどの要求の厳しい用途におけるコネクタの信頼性を最適化できます。
自動車コネクタシールISO 16750、IEC 60529 (IP 保護レベル)、OEM 固有の要件などの厳格な自動車規格を満たすように製造されています。
以下は、一連のコネクタ シールの専門的な製品仕様表の例です。
| モデル | 材料 | 動作温度 | 硬度（ショアA） | IP等級 | 耐薬品性 | 応用 |
|---|---|---|---|---|---|---|
| GMS-001 | シリコーンゴム | -40℃～150℃ | 60 | IP67 | オイル、クーラント、燃料 | エンジン、センサー |
| GMS-002 | EPDM | -40℃～120℃ | 70 | IP68 | 水、塩水噴霧 | 屋外照明、センサー |
| GMS-003 | フッ素ゴム（FKM） | -20℃～200℃ | 75 | IP69K | 燃料、化学薬品、高熱 | 燃料システム、ターボセンサー |
| GMS-004 | ニトリルゴム | -30℃～120℃ | 65 | IP66 | オイル、グリス | トランスミッション、シャシーセンサー |
| GMS-005 | シリコーン/EPDM ブレンド | -50℃～160℃ | 68 | IP67 | 複数の流体 | ハイブリッドおよび電気自動車のコネクタ |
これらのコネクタ シールの主な特徴:
高温耐性:エンジンやボンネット下の用途に適しています。
化学的適合性:自動車用オイル、燃料、洗浄溶剤に対する耐性があります。
弾性回復:圧縮サイクルを繰り返してもシール性能を維持します。
精密なフィット感:漏れを防ぐために、さまざまなピンサイズとコネクタ形状にカスタマイズできます。
コンプライアンス：耐久性と環境保護に関して自動車業界の基準を満たしているか、それを上回っています。
Q1: コネクタのシールが破損しているかどうかはどうすればわかりますか?
A1:コネクタ シールの故障の兆候には、電気信号の断続、ピンの腐食、コネクタ内部の湿気の蓄積などがあります。定期的な目視検査と抵抗テストにより、重大な問題が発生する前に潜在的なシールの欠陥を特定できます。
Q2: コネクタシールの材料選択が重要なのはなぜですか?
A2:材質によって、温度、化学物質、環境要因に対するシールの耐性が決まります。シリコーンは高温と柔軟性を提供し、EPDMは水と塩分に耐性があり、フッ素ゴムは耐薬品性を提供します。適切な材料を選択すると、特定の用途において信頼性の高いコネクタ性能が保証されます。
Q3: コネクタのシールとガスケットはどのくらいの頻度で交換する必要がありますか?
A3:交換時期は使用状況により異なります。極端な温度や化学薬品にさらされると、シールの劣化が早まる可能性があります。 2 ～ 5 年ごとの定期保守点検が推奨されており、亀裂、硬化、変形の兆候がある場合は、直ちに交換する必要があります。
自動車コネクタのシールとガスケットは、車両の信頼性と安全性を維持するための重要な投資です。高品質のシールにより、メンテナンスコストが削減され、電気的完全性が向上し、自動車エレクトロニクスの長期耐久性が保証されます。国明ゴムは、厳格な業界基準を満たし、従来の車両システムと先進的な車両システムの両方に合わせて調整された、精密に設計されたコネクタ シールを提供します。
自動車用コネクタ シールの詳細な仕様またはカスタム ソリューションについては、お問い合わせあなたの車両があらゆる動作条件で最高のパフォーマンスを維持できるようにするために今すぐご利用ください。
