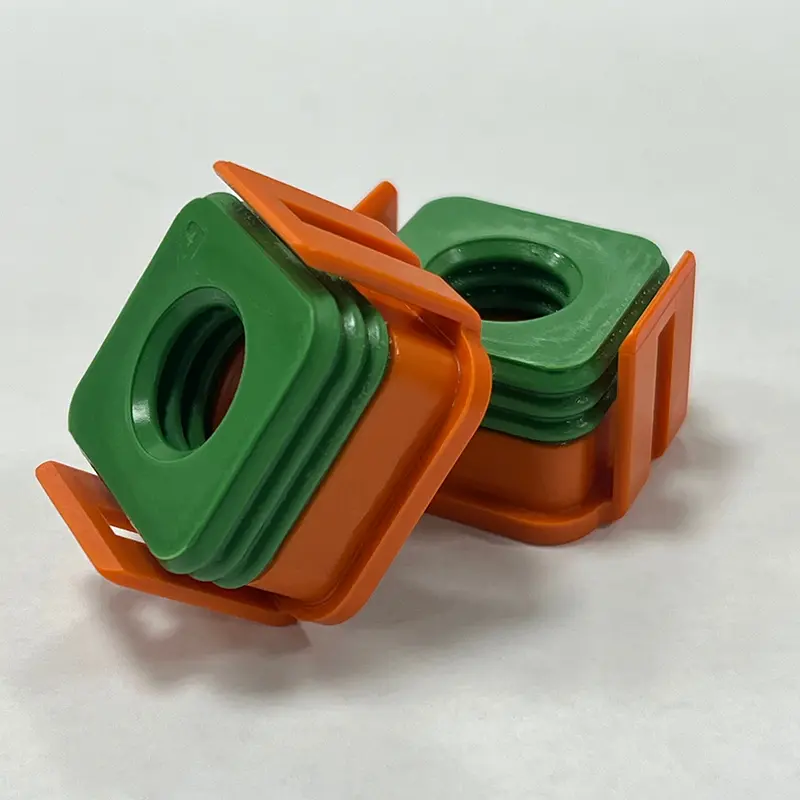

現実の世界では、オーバーモールドされたプラスチックおよびゴム製シールが従来のガスケットよりも優れているのはなぜですか?

頑丈なアセンブリのシーリング戦略を構築するときは、振動、圧力サイクル、不注意な取り付けに実際に耐えられるものから始めます。だからこそ私は緊密に協力しています国明ゴムそして寄りかかるオーバーモールドされたプラスチックおよびゴム製シール- 適合性エラストマーを硬質プラスチックキャリアに固定する統合コンポーネントにより、シールが一度入り、正しく装着され、ずれたままになります。アイデアはシンプルですが、ラインがきれいになり、部品が減り、テストベンチが静かになるという利点はありません。

これらの統合されたシールはどのような問題点を解消しますか?

• エラストマーがハウジング内に自然に収まる成型ロケーターの上に乗っているため、位置ずれによる頭痛は解消されます。
• 圧縮高さとビードの形状が部品に焼き付けられており、組み立て中に偶然に任せられないため、リークの飛散が抑制されます。
• 個数が減少し、在庫、取り扱い、ガスケットの緩みに伴う故障モードが削減されます。
• 接着された界面がウォークアウト、微動、振動時のフレッチングに抵抗するため、耐用年数が向上します。
• オペレーターは再試行が少なくなり、より迅速に行動できるようになり、混合スキルのシフトでより安定した収益が得られます。

印刷機で完成品に必要な品質チェックポイント

• 溝が浅かったり途切れていたりして、フリーの O リングが安定して収まらない場合。
• シールが複数のプレーンを橋渡しするか、単一のキャリア上のフィーチャを包み込む必要がある場合。
• 上下逆や部品の欠落を避けるためにポカヨケの組み立てが必須の場合。
• コスト目標を達成しつつ、整然とした再現可能なインターフェイスを備えたブランドの外観が必要な場合。
• 締め切りに迫られているプログラムで国明ゴムと提携するのはなぜですか?オーバーモールドされたプラスチックおよびゴム製シール.

タイミングが厳しく、テスト計画が厳しい場合でも、リスクの低い選択です。

• 一次ビーズを 15 ～ 30% 絞ることを目標にし、キャリア ストップを使用して過剰な圧縮を防ぎます。
• ビードの高さをブレンドして、ナイフエッジを作らずに最初の接触ラインにすぐに圧力がかかるようにします。
• オーバーモールド中の流れをサポートするドラフトとフィレットを使用し、シール リップのニット ラインを避けます。
• キャリアは荷物を運ぶように設計し、エラストマーのみをシールします。構造はプラスチックにあり、シールはゴムにあります。
• 空気減衰と圧力保持を早期に検証して、ツールをロックする前にビードのジオメトリを調整できるようにします。オーバーモールドされたプラスチックおよびゴム製シール.

接着に最適なゴムとプラスチックの組み合わせはどれですか?

私はメディア、温度、結合化学に基づいてペアを選択します。以下の表は、私が頻繁に使用する組み合わせと、それらが一般的な条件でどのように動作するかをまとめたものです。オーバーモールドされたプラスチックおよびゴム製シール.

長期にわたって信頼性の高い結合を維持するにはどうすればよいですか?

• 熱膨張を一致させて、高温サイクルと低温サイクルにわたって接合部の応力が低くなるようにします。
• キャリアの表面処理を指定し、そのポリマーで実証済みのプライマーまたは結合層の化学薬品と組み合わせます。
• 可能であれば、機械的インターロックまたはマイクロアンダーカットを追加して、接合が化学的かつ物理的になるようにします。
• ボンディングランドを離型汚染や高せん断ゲート位置から保護します。
• 完成品の剥離試験、せん断試験、熱衝撃試験で耐久性を確認オーバーモールドされたプラスチックおよびゴム製シール.

見積書では、低い個数価格よりも DFMA が重要なのはなぜですか?

• 統合された部品により、ファスナーや二次操作が削減されますが、多くの場合、わずかに高い単価を上回ります。
• 組み立て時間の短縮と組み立てミスの減少は、ライン効率の指標に実際の金額として現れます。
• ビードの高さが人間の感覚ではなくツールによって制御されると、インライン テストの歩留まりが上昇します。
• 1 つの保護されたユニットが複数の小さな消耗品を置き換えるため、パッケージがより簡単になります。

これらのシールは業界全体でどのような分野で活躍するのでしょうか?

• オイル、冷却液、または蒸気を薄い壁の右側に保管する必要がある自動車モジュール。
• 乱雑な RTV を発生させずに、ボスとリブの周囲にソフト シーリングを必要とする水管理および HVAC パネル。
• キャリアと一体成型された EMI ガスケットの利点を活かした電子機器ハウジングで、クリーンな組み立てを実現します。
• 長期間のアイドル期間後の安定したシールが必要な家電および産業用ポンプ。

漏洩を防ぐ検査計画は何ですか?

• すべてのキャビティ ファミリを検証するために、生産速度で空気の減衰または圧力を保持します。
• 重要なフィーチャでのビードの高さ、フラッシュ、ゲートの痕跡を視覚的にチェックします。
• 入荷したプラスチックキャリアは、オーバーモールドの前に表面エネルギーと清浄度を監査します。
• 定期的な破壊接着テストにより、顧客が発見するずっと前にドリフトを発見します。

長期的なパフォーマンスを保護する仕様を作成するにはどうすればよいですか?

• シールが実際に使用する際の媒体の露出、圧力、サイクル数を定義します。
• テキストだけでなく、キャリア内でハードストップを使用して圧縮ターゲットを呼び出します。
• 完成品の熱、液体浸漬、熱衝撃の経年変化プロファイルを含めます。オーバーモールドされたプラスチックおよびゴム製シール.
• 許容可能なエラストマー ファミリと、選択したプラスチックに関連付けられた最小接着強度値をリストします。
• ロット全体でビード形状を保持するための工具鋼とキャビティのバランスを実践する必要があります。

締め切りに迫られているプログラムで国明ゴムと提携するのはなぜですか?

なぜなら、チームは製造可能性についての話し合い、迅速なサンプリング、実用的な検証を目的とした設計を行うように設定されているからです。ビーズの形状、ランナー戦略、接着化学を数か月ではなく数日で反復し、安定したツールを使用して拡張できます。その組み合わせにより、オーバーモールドされたプラスチックおよびゴム製シールタイミングが厳しく、テスト計画が厳しい場合でも、リスクの低い選択です。

正確かつ迅速な見積もりを得るには、RFQ に何を含めればよいですか?

• マークされたシーリング ランド、意図された絞り、およびハード ストップまたはリブを備えた 3D モデル。
• ターゲット媒体、温度ウィンドウ、圧力、および予想されるライフサイクル。
• キャリアと一体成型された EMI ガスケットの利点を活かした電子機器ハウジングで、クリーンな組み立てを実現します。
• 年間ボリューム、ランプカーブ、およびパッケージングの好み。
• 印刷機で完成品に必要な品質チェックポイントオーバーモールドされたプラスチックおよびゴム製シール.

構築を簡素化しながら漏れのリスクを軽減する準備はできていますか?

よりクリーンなライン、より厳密なテスト結果、適切に動作する部品表が必要な場合は、実用的な設計と調達経路の形成をお手伝いします。オーバーモールドされたプラスチックおよびゴム製シール。モデルを共有し、メディアと圧力を説明し、問題を安定したコンポーネントに変換しましょう。サンプル、DFM フィードバック、または生産見積もりについては、お問い合わせ今日は、勝つためにどこにシールが必要か教えてください。
