11年間の経験を活かし、自動車用コネクタシール私は業界で年間 20 を超えるクライアントの障害分析を行っています。購買管理者が最もよく尋ねるのは、「車両に大量に取り付けた後、問題が常に発生するのはなぜですか?」ということです。一方、設計エンジニアは、「実験室の基準を満たしている部品が、現場に導入されると故障するのはなぜですか?」という疑問に困惑することがよくあります。 2024 年の SAE International の業界調査データ (シールの故障の 32% は不適切な設計適合に起因し、47% は動作条件との不一致に起因し、21% は組立エラーに起因することを示しています) を利用して、購入者とエンジニアの両方に同様に懸念される問題の最も一般的な 3 つのカテゴリをまとめました。カテゴリごとに、実際のケーススタディ、実証的なテストデータ、実用的なソリューションを提供します。
購入者に最大の頭痛の種を与えるシナリオ：昨年、当社は商用車メーカーに 16 ピンのコネクタ シールを供給しました。製品は実験室ベースの IP67 浸漬および防塵テストすべてに合格しましたが、顧客は車両設置から 6 か月後に「エンジン コンパートメントの汚染物質が 8 番ピンの位置に侵入していた」と報告しました。ユニットを回収して検査したところ、その特定のピン位置におけるシール リップの圧縮率がわずか 12% であり、標準要件の 20% を大幅に下回っていることがわかりました。このタイプの「単一ピンの障害」は、12 ピン以上のマルチピン コネクタ プロジェクトの問題の 32% を占めており、調達における大量返品の主な原因となっています。
エンジニアの観点から見た主要なボトルネック：ほとんどの設計は「個々の穴の公差±0.01mm」のみに焦点を当てており、「全体の圧縮時の応力分布の不均一」の問題を見落としています。 16 穴のシール部品では、周囲の穴はハウジング構造の影響を受けます。その結果、中央の穴よりも圧縮力が 15 ～ 20% 小さくなります。これに車両の運転中に発生する 10 ～ 2000 Hz の振動が加わると、わずか 3 か月でシール リップにたるみや隙間が発生します。
経験的データによる裏付け：FEA（有限要素解析）を利用して16穴シールの圧縮状態をシミュレーションしました。周囲の穴の平均シール圧力は 0.3 MPa でしたが、中央の穴は 0.4 MPa に達し、圧力差は 25% を超えました。この圧力差が 5% 以内に制御されると、局所的な故障の確率は 32% から 4% に減少します。

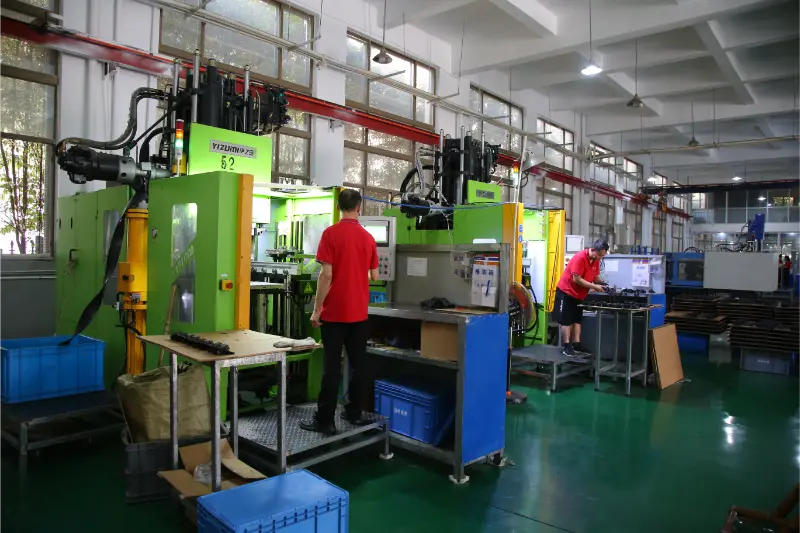

1. 設計側の応力補正：FEA を使用して「圧縮 + 振動」の複合動作条件をシミュレートし、周辺穴位置のシール リップを 0.1 mm 厚くしました。同時に、対応する金型穴の直径が 0.005 mm 減少し、その結果、成形後に自然にバランスの取れた応力分布が得られました。

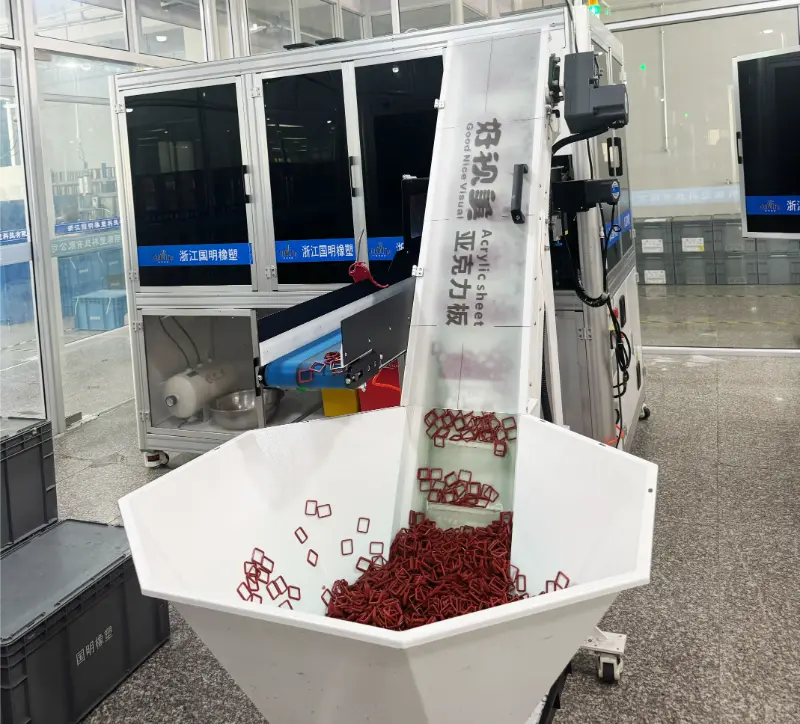

2. 納入側は「ストレステストレポート」を提供します。圧力差が 5% 以下であることを確認して、各バッチに付属するシールの指定 12 点の実際のストレス測定データを購入者に提供します。
3. 組立終了時に「圧縮限界レッドライン」を設定：組立マニュアルには、「エッジ穴の圧縮は 20% ± 2% に達する必要がある」と赤で強調表示されています。この目的のために、専用の隙間ゲージが提供されています。組み立てが完了したら、作業者は実際の測定を行い、結果を記録する必要があります。
設計エンジニアの最も矛盾した要求: 新エネルギー車メーカーの 800V 高電圧コネクタ プロジェクトでは、シーリング コンポーネントは 160°C (バッテリー パックのピーク温度) に耐え、10kV アーク抵抗テストに合格する必要がありました。しかし、従来の材料は「キャッチ 22」のジレンマに直面していました。高耐アーク性シリコーンは 140°C までの温度しか耐えられず、車両に設置してからわずか 1 か月で硬化してしまいます。一方、耐熱性シリコーンは 160°C で耐アーク性能が 35% 低下し、わずか 60 秒のテストで絶縁破壊を引き起こしました。このような「材料の不適合性」の問題により、この 800V プロジェクトでは初期サンプルの 47% が不合格となり、調達サイクルが大幅に遅れました。
争点の中心：シリコーンの「耐熱性」と「耐アーク性」は逆相関関係にあります。耐アーク性添加剤（ナノアルミナなど）を添加するとシロキサン分子が不安定になり、耐熱性の上限が下がります。逆に、耐高温添加剤 (フェニルシロキサンなど) を添加すると、耐アーク性成分が薄まり、絶縁性能が損なわれます。
1. カスタマイズされた化合物の配合：材料メーカーと共同でヒュームドシリカ、ナノアルミナ1.5％、フェニルシロキサン2％からなる複合材料を開発しました。 160°C で 1,000 時間のエージング テストを行った後、この材料は硬度変化率 8% 以下、および 10 kV での耐アーク時間 80 秒を示しました。これは、クライアントの要件である 60 秒を大幅に上回っています。
2. 階層構造設計：シールの内層（高電圧ピンとの接触部）には高耐アーク性シリコーンを、外層（ハウジングとの接触部）には耐高温シリコーンを採用しています。このアプローチにより、矛盾する性能要件が解決されるだけでなく、材料コストも 15% 削減されます。
3. システムレベルの協調最適化：バイヤーおよびエンジニアへの推奨事項: コネクタ ハウジングに 3 つの放熱フィンを追加すると、シールの実際の動作温度が 160°C から 145°C に低下し、耐用年数がさらに延長されます。
データ検証：このソリューションは、新エネルギー自動車メーカー 2 社の 800V プロジェクトに導入された後、サンプル合格率が 53% から 100% に向上しましたが、大量導入後の不良率は 0.03% 以下のままでした。
買い手が最も見逃しやすい損失：中国北部の乗用車メーカーは、「シール部品の亀裂や破損」の事例を報告しました。分解して検査したところ、故障部品の70％で圧縮率が30％を超えていたことが判明しました（基準値20％に対し）。この問題は、組立作業員が「シール性能を最適化する」ためにドライバーを使用してシールを溝に強制的にこじ開けたことが原因でした。これを行うと、過剰な圧縮が発生するだけでなく、シールリップが損傷する可能性があります。 SAE による 2024 年の調査では、シール不良の 21% が組み立てミスに起因していることが示されています。このような問題は、企業が調達した「合格製品」を事実上「スクラップ」に変えてしまうと同時に、生産の遅延も引き起こします。
| エラーの種類 | 発生確率 | 直接的な影響 | 寿命への影響 |
| 金属工具がシールリップに傷を付けます。 | 42% | 振動後にチャネル内に拡大する潜在的な漏れ。 | 寿命が3分の1に減ってしまう。 |
| 圧縮 > 25% | 38% | シールリップは永久変形しており、圧縮永久歪みは 30% を超えています。 | 有効期限は 3 か月以内です。 |
| シールが逆に取り付けられている/ねじれている | 20% | IP 評価は直接ゼロに下がります。室温でわずか 10 分間浸漬すると、水の浸入が発生します。 | 即時有効 |
1. ツールの標準化：ゴムシール用のプラスチックピンセットとフッ素ゴムシール用の銅製ガイドスリーブを含む専用の「専用取り付けツールキット」を購入者に提供し、金属工具がシールリップに接触しないようにします。
2. 視覚的なエラー防止：コネクタハウジングの刻印に対応して、シールに赤い「向きマーク」（例：「手前内側」）が印刷されています。 「圧縮測定カード」が出荷品に同梱されており、この特定のシール モデルの標準圧縮厚さを示します (例: 元の厚さ: 8 mm → 圧縮厚: 6.4 ～ 6.8 mm)。
3. 1時間の専門トレーニング：組立作業者は、工具の確認、方向の確認、圧縮の確認という「3 つのチェックの原則」を指導され、その後、正しい手順が実際にデモンストレーションされます。基準を満たしていない労働者は、実地評価に合格するまで再訓練を受けなければなりません。
この分野で長く仕事をするほど、「普遍的な」印鑑モデルなどというものは存在しないことが明らかになります。多くの問題は、具体的な運用環境、つまり「シナリオ」が十分に理解されていないために発生します。購入する際は、「IP 定格」や「温度耐性範囲」などの要素だけに注目しないでください。代わりに、必ずエンジニアに次の 3 つの質問をしてください。
1. コネクタは車両のどこに取り付けられていますか? （エンジンルーム、バッテリーパック、ドアなど、動作条件が大きく異なる場所）
2. 組み立ては自動装置を使用して行われますか?それとも手動で行われますか? (これはシールの構造設計に影響します。)
3. 最終顧客の受け入れ基準内の暗黙の要件は何ですか? （例：低温浸漬後にIP67試験を実施）
-
