電気コネクタ用の 12 ピン ワイヤ シールとは何ですか?また、電気接続をどのように保護しますか?

電気コネクタ用の 12 ピン ワイヤ シールとは何ですか?

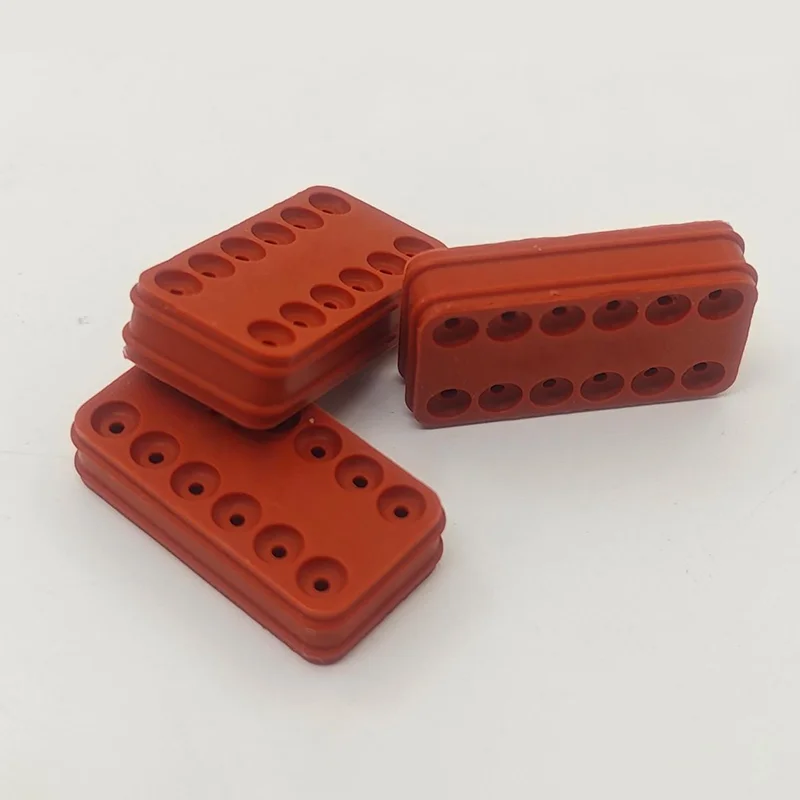

A 電気コネクタ用 12 ピン ワイヤ シールは、12 の個別の接続位置を含む電気コネクタ用に設計されたシーリング コンポーネントです。その主な目的は、ワイヤがコネクタ ハウジングに入る領域をシールし、不要な物質が内部端子に到達するのを防ぐことです。

コネクタ ハウジング自体とは異なり、ワイヤ シールは通常、比較的小さなエラストマー部品です。その性能は、寸法精度、材料特性、線径の適合性、圧縮、およびコネクタ キャビティの形状に大きく依存します。

実際の用途では、シールはコネクタ ハウジング、端子、ワイヤ、ロック機構、その他のシール要素と連携して機能します。したがって、完全なシールシステムはゴムコンポーネントだけでは評価できません。ワイヤ シールは、コネクタの設計とケーブルの寸法に正確に一致する必要があります。

マルチピン電気システムの場合、ケーブルの周囲の小さな開口部が湿気、ほこり、油、その他の汚染物質の侵入経路になる可能性があるため、各ワイヤの入口点を密閉することが特に重要です。時間が経つにつれて、汚染は腐食、不安定な電気的性能、絶縁の問題、または早期のコンポーネント故障の​​原因となる可能性があります。

12 ピン ワイヤ シールはどのように構成されていますか?

一般的な 12 ピン コネクタのシーリング ソリューションには、個々のワイヤ キャビティに対応する複数のシーリング領域が含まれる場合があります。コネクタの設計に応じて、シールは個別のワイヤ シール、マルチキャビティ シール コンポーネント、または別の特殊な構成として製造される場合があります。

シール領域は通常、エラストマーと周囲のコネクタ コンポーネントの間の制御された干渉に依存します。ワイヤが正しく挿入されると、シール リップまたはシール面がワイヤ ジャケットの周囲で圧縮され、コネクタのキャビティ内にしっかりと配置されたままになります。

通常、最も重要な構造的要因には次のようなものがあります。

• 内径:該当するワイヤまたはケーブルの直径に厳密に対応している必要があります。
• 外径：過度の変形なくコネクタのキャビティに適合する必要があります。
• シールリップ:ワイヤー表面の周囲に制御された接触を提供します。
• 保持機能:組み立て中にシールを正しい位置に保つのに役立ちます。
• 素材の厚さ:圧縮、柔軟性、長期的なシール動作に影響します。
• 全体的な形状:コネクタのハウジングと端子の構成が一致している必要があります。

わずかな寸法の偏差がシール性能に影響を与える可能性があるため、生産用途では精密な成形と一貫した品質管理が重要です。

12 ピン ワイヤ シールの役割は何ですか?

主な機能は、ワイヤの入口点の周囲に環境障壁を作成することです。しかし、その実用的な価値は単なる防水にとどまりません。

実際の保護レベルは、ハウジングの設計、嵌合状態、ワイヤ寸法、シール材質、アセンブリ品質、テスト要件などの完全なコネクタ システムによって異なります。したがって、シールは、意図されたコネクタ システムとは独立して指定されるべきではありません。

どのような材料が一般的に使用されていますか?

材料の選択は、ワイヤーシールを開発または購入する際の最も重要な決定事項の 1 つです。電気環境が異なると、シール部品は温度、湿気、油、化学物質、振動、機械的ストレスのさまざまな組み合わせにさらされます。

シリコーン ゴムは、その柔軟性により、温度変化に対してシール接触を維持しながらワイヤ ジャケットの周囲に適合できるため、電気コネクタのシールによく検討されます。ただし、最も一般的に使用されるオプションを単に選択するのではなく、常に実際の動作環境に応じて適切な材料を選択する必要があります。

選択するときに何を考慮する必要がありますか?

12 ピン ワイヤ シールの選択には、コネクタ位置の数を一致させるだけではありません。バイヤーとエンジニアは、製造注文を行う前に、完全な寸法および環境要件を確認する必要があります。

1. 線径
   実際の電線被覆外径をご確認ください。大幅に異なる直径に合わせてシールを設計すると、圧縮が不十分になったり、組み立てに過剰な力が加わったりする可能性があります。
2. コネクタのキャビティ寸法
   シールの外側の形状はコネクタのキャビティに正確に一致する必要があります。
3. ゴム素材
   温度、湿気、化学物質、油、紫外線、その他の環境要因に応じて化合物を選択してください。
4. 硬度
   ゴムの硬度は、挿入力、圧縮力、柔軟性、シール接触に影響します。
5. 温度範囲
   予想される最低動作温度と最高動作温度は、材料の承認前に定義する必要があります。
6. 環境保護要件
   完全なコネクタ アセンブリに必要な環境保護レベルを決定します。
7. 組立工程
   手動挿入、自動ハーネスアセンブリ、端子圧着、およびコネクタ嵌合では、シールにさまざまな要件が課される場合があります。
8. 生産量
   大量プロジェクトでは専用ツールと最適化された成形プロセスが正当化される場合がありますが、少量アプリケーションでは異なる開発戦略が必要になる場合があります。

12 ピン ワイヤー シールはどこに使用されますか?

12 ピンのシーリング構成は、環境保護を維持しながら、複数の電気回路がコネクタを通過する必要がある場合に使用できます。

• 自動車用ワイヤーハーネス:エンジンコンパートメント、車体電子機器、照明システム、センサー、制御モジュール、その他の車両電気システム。
• 電気自動車:厳選された低電圧電気インターフェース、センサー、制御システム、補助電気機器。
• 産業用機器:機械、オートメーション システム、制御キャビネット、センサー、モーター、モバイル機器。
• 農業機械:泥、雨、粉塵、振動、温度変化にさらされる機器。
• 建設機械：厳しい屋外環境で耐久性のある電気接続を必要とする重機。
• 屋外電気システム:機器は雨、塵、湿気、環境条件の変化にさらされます。
• 特殊な電子機器:環境シールを備えたコンパクトな多回路配線が必要なアプリケーション。

正確な用途によって、必要な材質、寸法、シール構造、および検証方法が決まります。保護された屋内制御システムに適したコンポーネントは、露出したエンジン コンパートメントや頑丈な屋外機械には適さない場合があります。

ワイヤーシールはどのように取り付けるべきですか?

高品質のシールでも、損傷したり、位置が間違っていたり、不適切なワイヤと組み合わせたりすると、その効果が失われる可能性があるため、正しく取り付けることが不可欠です。

1. シールを検査します。切り傷、亀裂、変形、バリ、汚れ、その他の目に見える欠陥がないか確認してください。
2. ワイヤの互換性を確認します。線径が指定されたシール範囲に対応していることを確認してください。
3. ワイヤーを準備します。ワイヤージャケットが清潔で損傷がないことを確認してください。
4. シールを正しく配置します。シーリング コンポーネントの方向がコネクタの設計に従っていることを確認してください。
5. 端子を慎重に挿入します。端子挿入中にシール リップを引き裂いたり転がしたりしないようにしてください。
6. 端子保持を確認します。端子が正しい位置に到達し、ロック機構が付いていることを確認します。
7. 最終アセンブリを検査します。試験前にシールの位置とコネクタの嵌合状態を確認してください。

自動生産の場合、シールは、挿入装置、工具、組み立て速度、および潤滑要件との適合性についても評価する必要があります。挿入力が大きすぎるとシールやワイヤが損傷する可能性があり、圧縮が不十分だと環境保護が低下する可能性があります。

シールの選択を誤るとどのような問題が発生する可能性がありますか?

コネクタのシーリングの問題の多くは、シーリング システム自体の概念に起因するものではなく、シールと実際の用途との間の不一致に起因しています。

これらの問題は、購入の決定が価格や外観だけではなく、完全な技術仕様に基づいて行われるべき理由を示しています。

カスタム製造によりコネクタの密閉性はどのように向上しますか?

標準のシーリング コンポーネントは、コネクタとワイヤの寸法がすでに確立された設計と一致している場合に実用的です。ただし、多くの OEM および産業プロジェクトでは、特殊なコネクタ キャビティ、異常なワイヤ径、限られた設置スペース、または厳しい環境条件のため、カスタマイズされた形状が必要です。

カスタム製造では、顧客の用途に合わせてシールのプロファイル、寸法、材質、硬度、色、製造プロセスを開発できます。

たとえば、カスタマイズされた 12 ピン ワイヤ シール プロジェクトでは、次のものが必要になる場合があります。

• さまざまなワイヤ仕様に合わせて内径をカスタマイズ
• 独自のコネクタハウジングの特殊な外側形状
• さまざまなシールリップデザイン
• ゴム比硬度
• 回路識別用のカスタマイズされた色
• 温度または化学物質への曝露に基づいた材料の選択
• 図面、サンプル、または3Dデータから開発されたツール
• 大量生産のための一貫した寸法管理

浙江国明ゴム技術有限公司電気コネクタ用途向けにカスタマイズされたゴム製シール部品を調達する際に検討できます。 OEM プロジェクトの場合、開発の開始時に完全な技術情報を提供すると、不必要なサンプリング サイクルが削減され、コネクタ設計者、シール メーカー、組立チーム間のコミュニケーションが改善されます。

購入者はワイヤーシールメーカーに何を尋ねるべきですか?

サプライヤーを選択する前に、購買チームは明確な技術チェックリストを作成する必要があります。これにより、正しく見えるコンポーネントが不適切なアプリケーションで使用されるのを防ぐことができます。

産業用および自動車用プログラムの場合、購入者は生産の一貫性、トレーサビリティ、技術コミュニケーション、工具管理、梱包、配送能力、長期的な供給安定性も考慮する必要があります。

信頼できるサプライヤーとの関係は、最初のサンプルを超えて広がる必要があります。コネクタの長期的な性能は、安定した材料特性、寸法精度、および複数のバッチにわたる生産管理を維持することにかかっています。

よくある質問

最終的な考慮事項

A 電気コネクタ用 12 ピン ワイヤ シールは、多回路電気接続の信頼性において重要な役割を持つ小さなコンポーネントです。その有効性は、材料、形状、ワイヤ サイズ、コネクタのキャビティ、圧縮、組み立てプロセス、および環境条件の間の相互作用によって異なります。

エンジニアリング チームにとって最も重要なステップは、シールの材質と寸法を選択する前に、完全な動作環境を定義することです。購買チームの場合、サプライヤーの能力、製造の一貫性、カスタマイズのサポート、品質管理を単価と並行して考慮する必要があります。

標準コンポーネントでは要件を満たせない場合、OEM 設計のワイヤ シールを使用すると、コネクタ システムにより正確に適合できます。製造図面、サンプル、または寸法仕様から直接作業することは、メーカーが最終用途によりよく適合するシーリング ソリューションを開発するのにも役立ちます。
